La fraise longitudinale rotative Série ER-L regroupe neuf modèles destinés aux pelles de 3 à 50 tonnes. La gamme couvre des travaux de fraisage, profilage, excavation précise et reprise technique. Grâce à son architecture longitudinale et à ses différentes motorisations, elle permet d’adapter puissance, débit et format de tête aux contraintes du chantier.
De l’ER 100 L à l’ER 2000 L, la gamme progresse de 30 à 160 kW et couvre des porteurs de 3 à 50 tonnes. Ainsi, le choix du modèle peut être ajusté au gabarit de la pelle, au débit hydraulique disponible et au niveau de couple nécessaire pour le matériau à travailler.
Les fraises de la Série ER-L sont adaptées au creusement de tranchées, au fraisage de parois, à la reprise de matériaux et aux interventions nécessitant une bonne maîtrise de l’axe de travail. Par ailleurs, plusieurs variantes de motorisation sont disponibles selon les modèles.
Sélectionnez le modèle selon le poids du porteur, la puissance disponible, le débit hydraulique et la force de coupe recherchée. Ensuite, validez le montage en fonction du matériau et des contraintes d’accès du chantier.
FICHE TECHNIQUEER 100 L · ER 250 L · ER 400 L · ER 450 L · ER 600 L · ERL 700 · ERL 1100 · ER 1500 L · ER 2000 L
La Série ER-L couvre neuf modèles de fraises hydrauliques longitudinales. La puissance nominale évolue de 30 à 160 kW et les débits optimaux progressent avec le gabarit du porteur. Ainsi, la gamme peut être adaptée aussi bien à des interventions ciblées qu’à des travaux lourds de reprise.
Applications
Démolition · Carrières & mines · Galeries & tunnels · Travaux sous-marins
Neuf modèles couvrent les pelles de 3 à 50 tonnes afin d’adapter l’outil au chantier.
Le couple maximal évolue de 3 120 Nm à 33 500 Nm selon le modèle.
Plusieurs variantes de motorisation et de têtes de coupe peuvent être retenues selon le modèle.
La gamme est référencée pour les travaux sous-marins, sous réserve de validation de la configuration.
Faites défiler le tableau horizontalement pour comparer les neuf modèles.
| Caractéristique | ER 100 L | ER 250 L | ER 400 L | ER 450 L | ER 600 L | ERL 700 | ERL 1100 | ER 1500 L | ER 2000 L |
|---|---|---|---|---|---|---|---|---|---|
| Porteur recommandé (t) | 3–7 | 8–15 | 12–17 | 12–17 | 15–22 | 15–25 | 25–35 | 20–40 | 35–50 |
| Poids de service (kg) | 250 | 410 | 440 | 450 | 660 | 700 | 900 | 1 450 | 1 800 |
| Poids du produit (kg) | 210 | 340 | 365 | 375 | 580 | 600 | 660 | 1 200 | 1 500 |
| Puissance nominale (kW) | 30 | 45 | 65 | 65 | 65 | 70 | 120 | 120 | 160 |
| Régime de rotation (tr/min) | 110 | 90 | 80 | 80 | 80 | 75 | 75 | 75 | 65 |
| Débit d’huile optimal (l/min) | 52–62 | 60–85 | 120–150 | 120–150 | 120–150 | 150–160 | 240–300 | 200–300 | 300–390 |
| Couple max. à 350 bar (Nm) | 3 120 | 5 200 | 10 400 | 10 400 | 10 400 | 11 700 | 23 400 | 23 400 | 33 500 |
| Force de coupe max. à 350 bar (N) | 16 900 | 26 000 | 52 000 | 46 200 | 38 900 | 52 000 | 93 600 | 68 800 | 93 000 |
| Diamètre de tige (mm) | 20 | 20 | 20 | 22 | 22 | 22 | 30 | 30 | 30 |
| Nombre de pics | 32 | 44 | 44 | 30 | 42 | 30 | 26 | 24 | 28 |
| Pression de service max. (bar) | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
Les modèles ER 100 L, ER 250 L et ER 450 L sont identifiés dans le parc de location Witeck ; disponibilité à confirmer.
La pression de service maximale est de 350 bar sur la gamme. Les débits optimaux varient selon le modèle et la motorisation retenue.
Le choix final doit être validé selon le porteur, la stabilité, le matériau, la tête de coupe et les conditions d’intervention.
La conception longitudinale facilite les interventions dans des zones où l’encombrement doit rester maîtrisé.
Différentes têtes de coupe peuvent être envisagées selon l’application et le modèle retenu.
La conception privilégie la tenue mécanique pour les travaux de reprise et de fraisage exigeants.
La motorisation vise un couple élevé pour travailler des matériaux résistants.
Selon le modèle, la tête de coupe peut être adaptée à différents besoins de fraisage et de reprise.
La gamme peut être mobilisée pour des applications sous-marines et des travaux en environnement contraint.
La Série ER-L est référencée pour la démolition, les carrières et mines, les galeries et tunnels ainsi que les travaux sous-marins. Elle convient notamment au fraisage, au profilage et aux reprises techniques nécessitant une bonne maîtrise de l’axe de travail. Enfin, le dimensionnement doit être confirmé selon le matériau, la puissance disponible et le porteur.
Disponible à l’achat pour intégrer durablement votre parc matériel.
Disponible en location selon disponibilité pour un besoin ponctuel ou un chantier spécifique.
Des solutions de paiement en 3 à 6 fois sans frais peuvent être étudiées pour faciliter votre investissement.
Selon le projet, un essai peut être envisagé pour valider la solution sur le terrain.
Pour l’achat d’un matériel neuf, vous bénéficiez d’une garantie de 2 ans : 1 an constructeur et 1 an prolongée par Witeck.
Un accompagnement dans la durée pour préserver la performance de votre équipement.
*Conditions à confirmer selon l’équipement, l’usage et le cadre d’intervention.

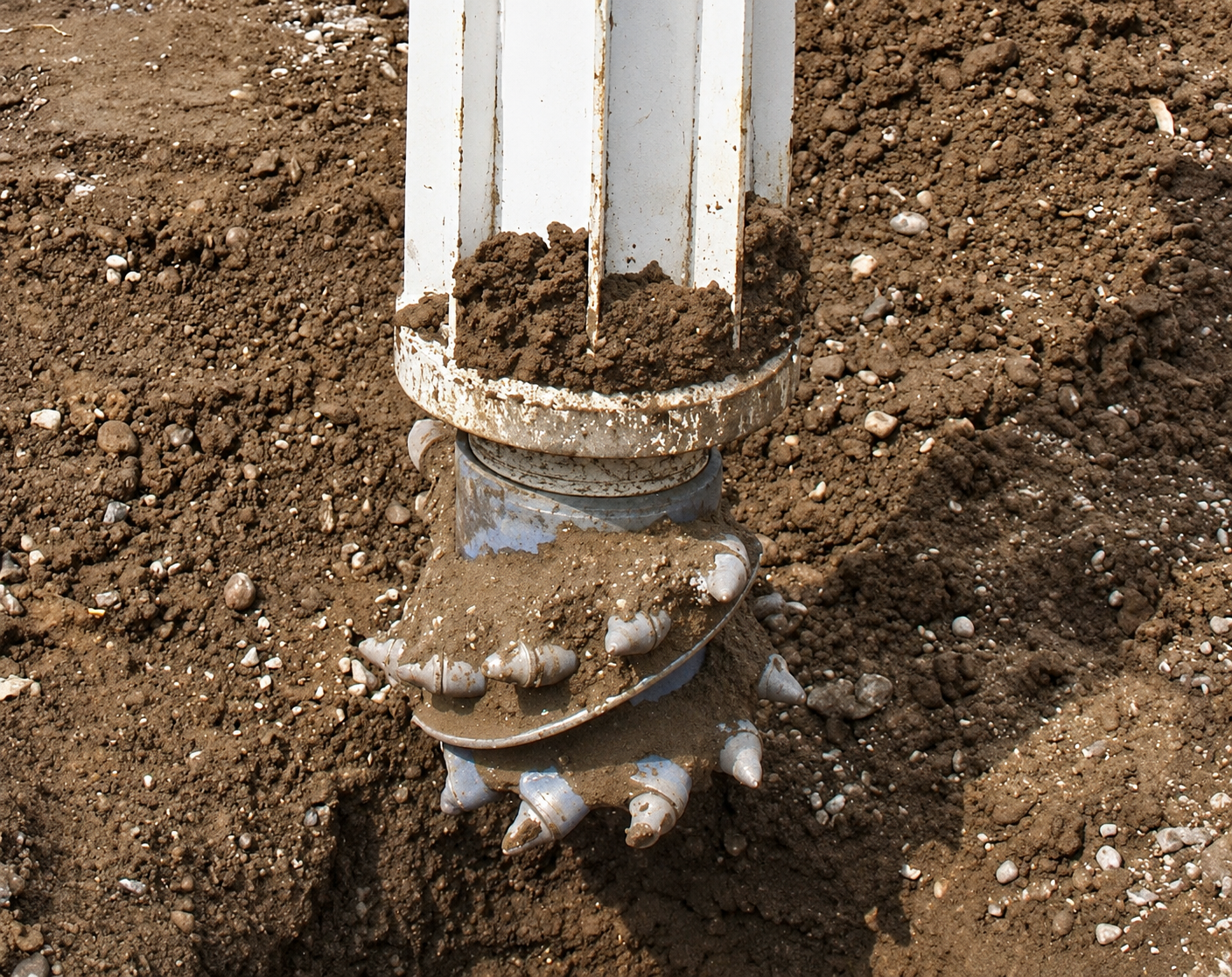

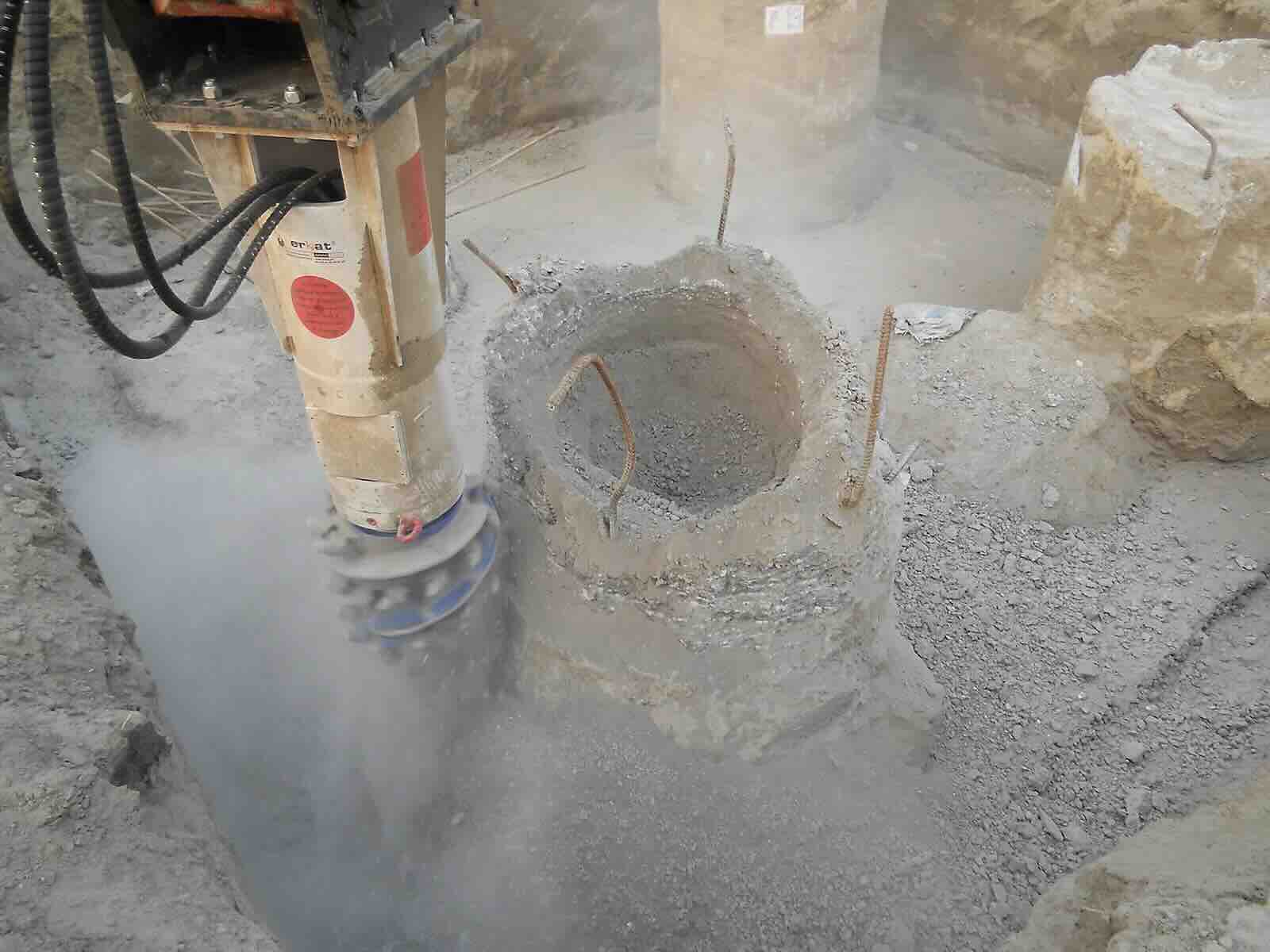

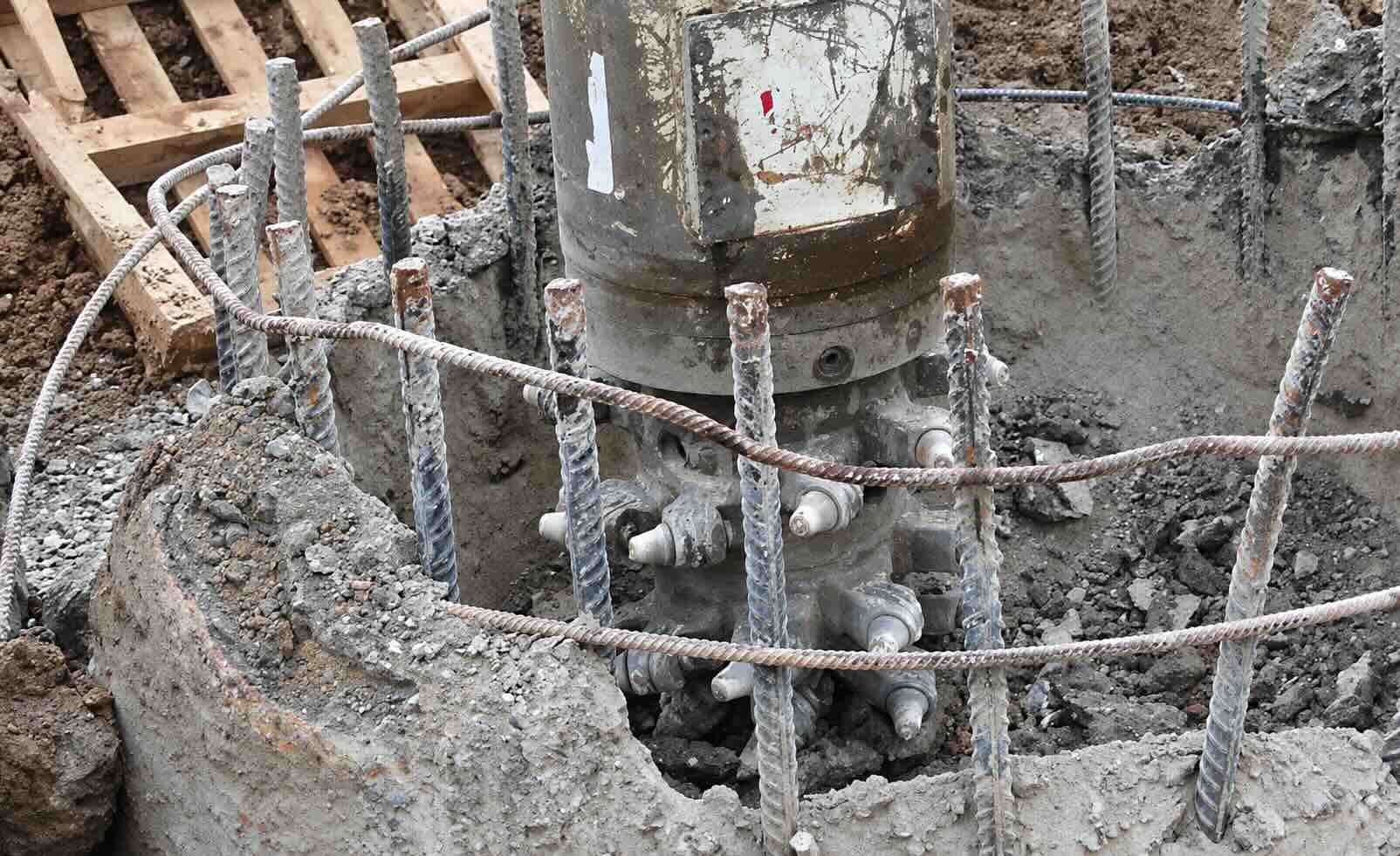

Consultez le visuel de la Série ER-L. D’autres photos chantier pourront être ajoutées à la galerie dès qu’elles seront disponibles.
Indiquez-nous le modèle de votre pelle, le débit et la pression disponibles, le matériau à travailler ainsi que la profondeur ou le profil recherchés. Nous pourrons ainsi vous orienter vers la configuration adaptée.
